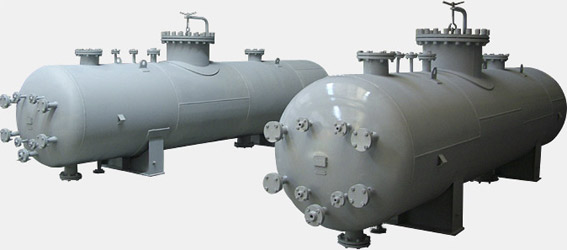

Газосепаратор сетчатый царговый
Назначение и размеры штуцеров
| Штуцер |
Назначение |
Внутренний диаметр,мм |
| 400 |
800 |
| Давление расчетное,Мпа |
| 2.5 |
4.0 |
6.3 |
8.8 |
1.6 |
2.5 |
4.0 |
6.3 |
8.8 |
| А |
Вход газа |
150 |
100 |
200 |
150 |
| Б |
Выход газа |
| В |
Выход жидкости |
50 |
| Г |
Дренаж |
| Д |
Для камеры уровнемера |
| Е |
Для замера температуры |
50/М27х2 |
| Ж |
Для термопреобразователя сопротивления |
50/М20х1.5 |
| З |
Вход теплоносителя |
25 |
| И |
Выход теплоносителя |
| К |
Для манометра показывающего |
25/М20х1.5 |
| Л |
Для отбора давления |
| М |
Для дифманометра |
| Н |
Для указателя уровня |
40
G3/4 |
15 |
40
G3/4 |
15 |
| П |
Люк |
100 |
Размеры царговых сепараторов
| Обозначение |
Диаметр внутренний ,мм |
| 600 |
800 |
| Давление, Мпа |
| 2.5 |
4.0 |
6.3 |
8.8 |
1.6 |
2.5 |
4.0 |
6.3 |
8.8 |
| S |
8 |
10 |
14 |
18 |
8 |
10 |
12 |
18 |
25 |
| S1 |
10 |
12 |
18 |
22 |
8 |
10 |
14 |
22 |
28 |
| H1 |
3355 |
3415 |
3510 |
3690 |
3745 |
3785 |
3865 |
4050 |
4290 |
| h |
390 |
394 |
400 |
420 |
470 |
473 |
495 |
505 |
513 |
| L |
1060 |
1070 |
1100 |
1125 |
1260 |
1275 |
1280 |
1360 |
1415 |
| H |
2200 |
2500 |
| h1 |
450 |
500 |
| h2 |
1350 |
1400 |
| L1 |
400 |
500 |
| L2 |
200 |
300 |
| D |
400 |
600 |
| D1 |
520 |
720 |
| d |
19 |
24 |
| d1 |
580 |
780 |
| d2 |
560 |
760 |
| R1 |
210 |
230 |
| Объем рабочий,м3 |
0.27 |
0.50 |
| Объем расчетный,м3 |
0.8 |
1.6 |
Обозначение опоры согласно
ГСТУ 3-17-192 |
1-10-1 |
1-25-1 |
Примечание: Значения толщин стенок S и S1 указаны для сталей 16ГС, 09Г2С |
