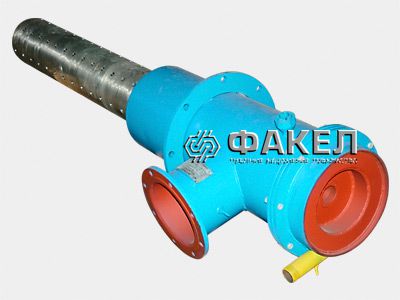

Горелки с переменным избытком воздуха ПИВ
Предназначены для использования в системах отопления нагреваемых, термических печей и сушил машиностроительной и металлообрабатывающей промышленности. Климатическое исполнение О категории 4 ГОСТ 15150-69. В состав горелки входит пилотно защитное устройство УПЗ тепловой мощностью 5 кВт. По исполнению УПЗ горелки поставляются: 1 — с контрольным электродом, 2 — с держателем фотодатчика. По исполнению перфорированной трубы для выхода продуктов сгорания горелки поставляются: 1 — труба с отверстиями, равномерно распределенными по окружности и длине; 2 — труба с неравномерной перфорацией: отверстия расположены по длине в пределах угла 150°.
Технические характеристики
| Наименование параметра |
Типоразмеры горелки |
| ПИВ 60 |
ПИВ 120 |
ПИВ 450 |
ПИВ 700 |
| 1. Номинальная тепловая мощность, кВт |
70,0 |
140,0 |
540,0 |
815,0 |
| 2. Номинальный расход газа, м3/ч |
7,0 |
14,0 |
55,0 |
80,0 |
| 3. Номинальный расход воздуха, м3/ч |
140,0 |
280,0 |
1100,0 |
1600,0 |
| 4. Номинальное давление газа перед горелкой, кПа |
3,0 |
4,6 |
4,5 |
3,6 |
| 5. Номинальное давление воздуха для горения перед горелкой, кПа |
4,4 |
3,6 |
4,15 |
3,15 |
| Номинальный расход на УПЗ, м3/ч: |
| — газа |
0,5 |
0,5 |
0,5 |
0,5 |
| — воздуха |
5,0 |
5,0 |
5,0 |
5,0 |
| 7. Номинальное давление газа перед УПЗ, кПа, не более |
3,7 |
3,7 |
3,7 |
3,7 |
| 8. Номинальное давление воздуха перед УПЗ, кПа |
3,8 |
3,8 |
3,8 |
3,8 |
| 9. Минимальный коэффициент избытка воздуха при номинальной тепловой мощности |
2,0 |
2,0 |
2,0 |
2,0 |
| 10. Коэффициент рабочего регулирования горелки, не менее |
8,0 |
8,0 |
8,0 |
8,0 |
| 11. Номинальное давление (разрежение) в камере горения теплового агрегата, не более, Па |
20 |
20 |
20 |
20 |
| 12. Масса горелки, не более, кг |
49 |
78 |
235 |
212 |

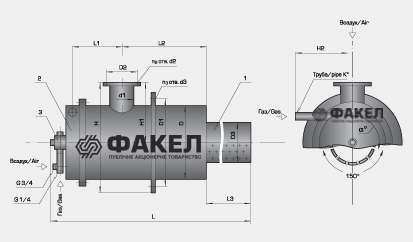

| L |
1225 |
1525 |
2180 |
2500 |
| H |
282 |
325 |
580 |
633 |
| L1 |
238 |
235 |
350 |
455 |
| L2 |
285 |
380 |
660 |
590 |
| L3 |
555 |
800 |
1130 |
1330 |
| H1 |
170 |
190 |
350 |
400 |
| H2 |
120 |
150 |
220 |
260 |
| D |
160 |
194 |
325 |
362 |
| D1 |
200 |
245 |
420 |
430 |
| D2 |
130 |
170 |
280 |
305 |
| D3 |
121 |
146 |
219 |
245 |
| d1 |
76 |
108 |
218 |
245 |
| d2 |
14 |
18 |
22 |
18 |
| d3 |
14 |
14 |
22 |
22 |
| K″ |
1/2 |
3/4 |
1 1/2 |
2 |
| α0 |
по требованию заказчика |
| n2 |
4 |
4 |
8 |
8 |
| n3 |
6 |
8 |
8 |
12 |
|
