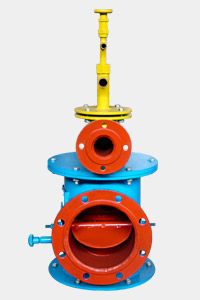

Горелки газомазутные с регулируемым факелом ГМР

Предназначены для использования в системах отопления высокотемпературных промышленных печей различного назначения в режимах «длинный» и «короткий» факел и низкотемпературных печей только в режиме «короткий» факел, в которых предполагается использование газа, мазута или другого жидкого топлива при их раздельном или совместном сжигании. Регулирование параметров факела достигается перераспределением вентиляторного воздуха между двумя воздушными трактами, прямоточным и трактом с завихрителем. Горелки не являются ремонтно-пригодными. Горелки ГМР изготавливается в климатическом исполнении размещения 3 по ГОСТ 15150-69. Горелки ГМР изготавливаются семи типоразмеров по тепловой мощности в зависимости от исполнения корпуса: 1 — с нормальным корпусом горелки на все номинальные расходы газа; 2 — с удлиненным корпусом (только на номинальные расходы газа 50, 100, 150 нм³/ч).

Наименование параметра	Величина параметра
Наименование параметра	ГМР-50	ГМР-100	ГМР-150	ГМР-300	ГМР-500	ГМР-700	ГМР-1000
1. Номинальная тепловая мощность горелки, кВт	500	1000	1500	3000	5000	7000	10000
2. Производительность форсунки, кг/с	0,012	0,024	0,038	0,074	0,122	0,172	0,245
3. Коэффициент рабочего регулирования горелки по мощности, не менее:
— при работе на газе	5	5	5	5	5	5	5
— при работе на мазуте	4	4	4	4	4	4	4
4. Номинальное давление перед горелкой, кПа, не более:
— воздуха	5	5	5	5	5	5	5
— газа	5	5	5	5	5	5	5
— мазута	300	300	300	300	300	300	300
— распыливающего воздуха (пара)	300	300	300	300	300	300	300
5. Номинальное давление (разрежение) в камере горения теплового агрегата, Па	0±100	0±100	0±100	0±100	0±100	0±100	0±100
6. Диапазон давлений (разрежений) в камере горения теплового агрегата, в котором возможно применение горелки, кПа	±0,2	±0,2	±0,2	±0,2	±0,2	±0,2	±0,2
7. Удельный расход распыливающего воздуха (пара), кг/кг, не более	1,0	1,0	1,0	1,0	1,0	1,0	1,0
8. Средний ресурс горелки до капитального ремонта за исключением автоматики, керамического туннеля и быстроизнашиваемых элементов, ч, не менее	2700	2700	2700	2700	2700	2700	2700
